— 產品介紹 —

YK系列圓振動篩是在二十多年振動篩設計經驗基礎上，結合先進的振動篩制造技術開發成功的高強度大激振力的圓振動篩。適用于處理塊度大、散密度大的各種礦石、巖石等，主要用于建材、礦山、化工、水泥等工業部門的篩分作業。

— 產品優勢 —

: 篩分效率高

由于篩箱振動強烈，減少了物料堵塞篩孔的現象，使篩子具有較高的篩分效率和生產率。

: 電機壽命長

傳動部分增加了中間過渡軸承座，中間過渡軸承座的應用有效保護了電機，延長了電機使用壽命。

: 結構先進，運轉可靠

結構上采用筒體式激振器及偏塊調節裝置，先進的鉚釘連接裝配式機架結構提高了設備使用壽命。

: 設計獨特，堵塞少

直接接觸物料的零部件全部采用不銹鋼材料加工制造，清洗方便，篩網設計精巧耐用，效率高，使用壽命長，網孔不堵塞，粉末不飛揚，可篩至500目或0.028mm。

: 部件堅固耐用

驅動篩機采用了結構簡單、制造維修容易的瓣形聯軸器和撓性盤聯軸器，柔性連接,運轉平穩，克服了萬向聯軸器易損壞的缺陷。

: 更可靠的篩分技術

設備整體加入了更好的篩分生產技術，顯出了整體加工和生產優勢，獨特的篩分生產技術和設計很大程度上節省了整體的生產優勢，讓整個設備更加方便篩分。

— 產品原理 —

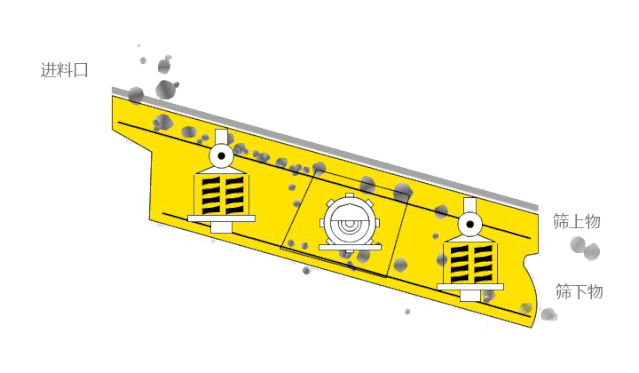

YK系列振動篩主要由電機傳動部，中間軸部件，撓性聯軸器，激振器組件，篩框組件等部分組成。YK系列振動篩采用偏心塊作激振源來帶動篩體作圓振動，其工作原理是：篩框通過彈性支撐在底座（或基礎）上，偏心塊件安裝在軸上，軸通過軸承和軸承座安裝在篩框的側板上，主軸旋轉時帶動偏心塊旋轉，偏心塊產生的慣性力迫使篩框產生振動。隨著電動機連續運行，篩機作近似圓軌跡運動，實現篩分作業。

— 技術參數 —

型號規格	篩網 層數	篩網面積 (㎡)	振動頻率(r/min)	雙振幅	處理能力(m³/h)	電機功率 (kW)	運輸尺寸 (L×W×H)(mm)
YK1236	1	4.32	800-900	6-8	25-200	5.5	4110×1757×970
2YK1236	2	4.32	800-900	6-8	25-200	7.5	4142×1748×1340
3YK1236	3	4.32	800-900	6-8	25-200	11	4215×1748×1488
4YK1236	4	4.32	800-900	6-8	25-200	15	4336×1748×1840
YK1545	1	6.75	800-900	6-8	45-380	11	4970×2048×823
2YK1545	2	6.75	800-900	6-8	45-380	15	5573×2110×1582
3YK1545	3	6.75	800-900	6-8	45-380	15	5610×2110×1776
4YK1545	4	6.75	800-900	6-8	45-380	18.5	5798×2110×2191
YK1860	1	10.8	800-900	6-8	75-600	15	6105×2570×1265
2YK1860	2	10.8	800-900	6-8	75-600	22	6596×2510×1583
3YK1860	3	10.8	800-900	6-8	75-600	22	6759×2510×2008
4YK1860	4	10.8	800-900	6-8	75-600	30	6828×2510×2375
YK2160	1	12.6	800-900	6-8	85-700	22	6106×2820×1268
2YK2160	2	12.6	800-900	6-8	85-700	30	6596×2810×1580
3YK2160	3	12.6	800-900	6-8	85-700	30	6765×2810×2025
4YK2160	4	12.6	800-900	6-8	85-700	37	6912×2810×2380
YK2460	1	14.4	800-900	6-8	100-800	22	6538×3120×1255
2YK2460	2	14.4	800-900	6-8	100-800	30	6693×3110×1587
3YK2460	3	14.4	800-900	6-8	100-800	30	6758×3110×2027
4YK2460	4	14.4	800-900	6-8	100-800	37	6905×3110×2350
YK2475	1	18	800-900	6-8	130-1000	30	7770×3124×1273
2YK2475	2	18	800-900	6-8	130-1000	30	7942×3120×1578
3YK2475	3	18	800-900	6-8	130-1000	37	8124×3120×2020
4YK2475	4	18	800-900	6-8	130-1000	45	8350×3120×2285
YK2675	1	19.5	800-900	6-8	145-1100	30	7780×3320×1285
2YK2675	2	19.5	800-900	6-8	145-1100	37	8187×3316×1790
3YK2675	3	19.5	800-900	6-8	145-1100	45	8305×3316×2215
4YK2675	4	19.5	800-900	6-8	145-1100	55	8357×3316×2355
2YK3075	2	22.5	800-900	6-8	165-1250	55	8229×3776×1784
3YK3075	3	22.5	800-900	6-8	165-1250	55	8378×3776×2190
4YK3075	4	22.5	800-900	6-8	165-1250	75	8465×3776×2399
2YKS3075	2	22.5	800-900	8-10	180-1850	30×2	8229×3776×1784
3YKS3075	3	22.5	800-900	8-10	180-1850	30×2	8378×3776×2190
4YKS3075	4	22.5	800-900	8-10	180-1850	37×2	8465×3776×2399
2YK3675	2	27	800-900	6-8	200-1500	75	8286×4460×1987
3YK3675	3	27	800-900	6-8	200-1500	90	8435×4460×2393
2YKS3675	2	27	800-900	8-10	225-2250	37×2	8286×4460×1987
3YKS3675	3	27	800-900	8-10	225-2250	45×2	8435×4460×2393
